伺服壓力機液壓元件的選擇

作者：金拓科技發布時間：2015/5/2 8:04:18

1.伺服壓力機液壓泵選擇
(1)伺服壓力機液壓泵最高工作壓力。
(3)伺服壓力機液壓泵的規格：查閱有關手冊，現選用YB1-10/10限壓式變量葉片泵，其基本參數為：排量V=10mL/r，泵的額定壓力Pn=6.3MPa，效率T=0.8。
(4)與液壓泵匹配的電動機的選定。根據分析，最大功率發生在停止時，如溢流閥調定壓力為5.5MPa.卸荷閥棚荷壓力為0，則所需電機功率為
2.伺服壓力機液壓閥的選擇

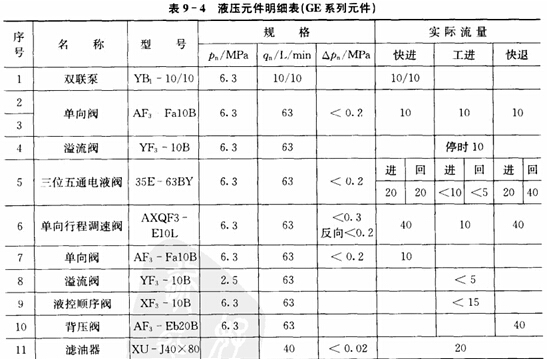

接通過各元件的最大流量選擇液壓元件的規格，見表9-4。

伺服壓力機溢流閥
伺服壓力機溢流閥的作用是限制所在油路的液體工作壓力。當液體壓力超過滋流閥的調定值時，溢流閥閥n會打開，使油液溢回油箱。
結構、工作原理及符號表示A直動式溢流閥
圖4-19所示為直動式溢流閥結構與符號。圖中P是進油口，0是回油口。這種閥是利用進油口的液壓力與彈簧力相平衡來進行臣力控制。當壓力油從油口P進入閥體內時，流經閥心中閥的小孔C進入閥心底部，當作用于閥心底部端面的液壓力較小時，閥心在彈簧預緊力作用下處于下端位置，油日P和O不通。當油壓升高，閥心下端向上的液臣力大子彈簧力時，閥心上升，直到閥口開啟，油口P和O相通，油液經油口O溢回油箱，使油口P壓力穩定在溢流閥調定值。彈簧預緊力由螺母調定。
