四柱油壓機中低壓順序閥

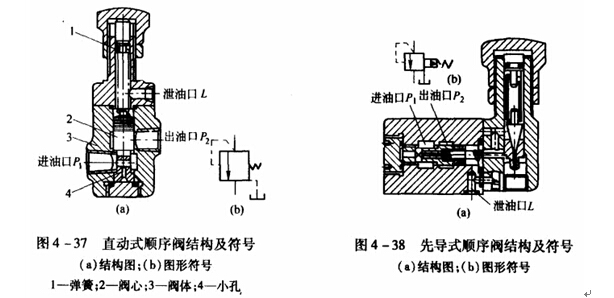

(1)四柱油壓機直動式順序閥。圖4-37表示直動式順序閥結構及符號。工作原理是壓力油從進油口P1通過閥心的小孔流入其底部。如液壓力大于彈簧預緊力時，閥心上移，進出油口町、P2相通，壓力油從出油口P2輸出，操縱另一級執行元件的動作，同時彈簧腔內的油液可從泄油口L流入油箱。如進油口町的液壓力低于彈簧預緊力時.閥心處于最下瑞，進出油口不通。
(2)先導式順序閥。圖4-38表示先導式順序閥結構及符號。它的結構與先導式溢流閥的結構基本相同。但先導式順序閥來用單獨的泄油口L。它的工作原理是當進油油口(團中未標)通入壓力油，其液壓力超過彈簧力，使進出油口相通，操縱另一級執行元件動作。
四柱油壓機減壓閥的用途
(1)四柱油壓機減壓閥是一種可將較高的進口壓力(一次壓力)降低為所需的出口壓力(二次壓力)的壓力調節閥。根據各種不同的要求，減壓閥面1將油路分成不同的減壓回路，以得到各種不同的工作壓力。
四柱油壓機減壓閥的開口縫隙隨進口壓力變化而自行調節，因此能自動保證出口壓力基本恒定，可作穩定油路壓力之用。
將減壓閥與節流閥串聯在一起，可使節流閥前后壓力差不隨負載變化而變化。
管式減壓閥有一個進口，兩個出口；板式有進出口各一個。減壓閥職能符號如圖4-35所示。P1為進口'P2
為出口，L為泄油口(L應單獨接回油箱)。管式減壓閥開「有遠程調壓管口(以K表示)。
(2)單向減壓閥由單向閥和減壓閥并聯組成，其作用與減壓閥相同。液流正向通過時，單向閥關閉，減壓閥工作。液流反向時，液流經單向閥通過，減壓閥不工作。
