四柱油壓機葉片泵
作者：金拓科技 發布時間：2013/6/9 10:39:13
四柱油壓機葉片泵在機床液壓系統中應用最為廣泛。它具有結構緊湊、體積小、運轉平穩、噪聲小、使用壽命較長等優點，但也存在著結構復雜、吸油性能較差、對油液污染比較敏感等缺點。一般葉片泵工作壓力為7MPa，高壓葉片泵可達14MPa，隨著結構和工藝材料的不斷改進，葉片泵也逐漸向中、高壓方向發展，現有產品的額定壓力高達28MPao按葉片泵輸出流量是否可變，
可分為定量葉片泵和變量葉片泵；按每轉吸、壓油次數和軸、軸承等零件所承受的徑向液壓力，又分為:單作用葉片泵(變量葉片泵)和雙作用葉片泵(定量葉片泵)。
外反饋限壓式變量葉片泵工作原理
單作用式葉片泵的變量方法是改變其偏心距e的大小，偏心距可通過手動調節，也可自動調節。自動調節的變量泵可根據其工作特性的不同分為限壓式、恒壓式和恒流量式三類，其中以限壓式應用較多。

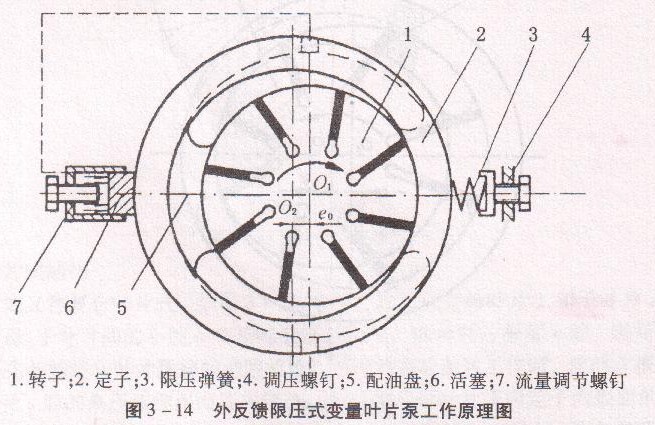

四柱油壓機限壓式變量葉片泵是利用其工作壓力的反饋作用實現變量的，常用的是外反饋式變量葉片泵。如圖3 -14所示，轉子1的中心01是因定的，定子2可以左右移動，在右端限壓彈簧3的作用下，定子2與反饋液壓缸中的活塞6緊密靠在一起，這時定子中心O2和轉子中心01 之間產生一個初始偏心距句，它決定泵需要輸出的最大流量。泵工作時，反饋液壓缸對定子施加向右的作用力為pA，當泵的工作壓力達到調定壓力PB時，定子所受反饋力與彈簧預緊力平衡，即PBA==缸。；當泵的工作壓力P <PH時，pA<缸。，定子保持不動，初始偏心距e。不變，泵的輸出流量最大旦保持基本不變；當泵的工作壓力P >PB時，pA>缸。，限壓彈簧被壓縮，定子向右移動，偏心距減小，泵的輸出流量也相應減��；當泵的工作壓力達到某一極限值時，限壓彈簧被壓縮至最小，定子移動到最后端，偏心距越近于0，這時泵的輸出流量為0。
限壓式變量葉片泵也適用于對執行機構有快、慢速要求的液壓系統�？焖贂r需要葉片泵低壓大流量，慢速時需要高壓小流量。它與采用一個高壓大流量定量泵相比，可以降低功率損耗，減少油液發熱；與采用雙聯泵相比，可以簡化系統，節省液壓元件。
