在一個氣壓傳動系統中，進行壓力控制主要有兩個目的。第一是為了提高系統的安全性，限定系統的最高工作壓力，在此主要指控制一次壓力；第二是給元件提供適宜和穩定的工作壓力，使其能充分發揮元件的功能和性能，這主要指二次壓力控制。
1.伺服壓力機一次壓力控制回路
一次壓力控制是指把空氣壓縮機的輸出壓力控制在一定值以下。一般情況下空氣壓縮機的州口壓力為0.8MPa左右，并設置儲氣罐，儲氣罐上裝有壓力表、安全閥等�！┕迌�(nèi)壓力超過規定值，安全閥打開并向大氣中排氣。通常在儲氣罐上裝有電接點壓力表，當罐內超過規定壓力時，空氣壓縮機斷電，不再供氣。
2.伺服壓力機二次壓力控制回路

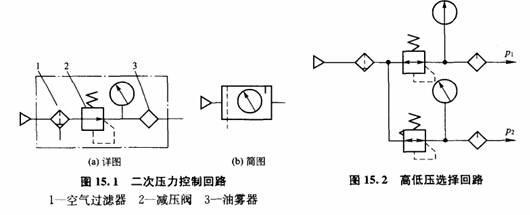

通常氣源的供氣壓力要高于氣動系統所需的工作壓力。二次壓力控制是指把空氣壓縮機輸送出來的壓縮空氣經一次壓力控制后作為減壓閥的輸入壓力隊，再經減壓閥減壓輯、壓后，得到氣動控制系統所需要的壓力P2(稱為二次壓力)。如圖15.1所示，二次壓力控制回路通常由氣功三大件(即空氣過濾器、減壓閥和油霧器)組成。在組合時3個元件的相對位置不能改變，由于空氣過濾器的過濾精度較高，因此在它的前面還要加一級粗過濾裝置。若控制系統不需要油霧潤滑，則可省去油霧器或在訕霧器之前用三通接頭引出支路。
3.伺服壓力機高低壓切換回路
在實際應用中，某些氣功控制系統需要有不同壓力的選擇。例如，在加工塑料門窗的三點焊機的氣動控制系統中，用于控制工作臺移動的回路的工作壓力為0.25MPa~0.3MPa，而用于控制其他執行元件的回路的工作壓力為0.5MPa~0.6MPa。這種情況可采用如圖15.2所示的高、低壓選擇回路。該回路只要分別調節兩個減壓閥，就能得到所需要的高壓和低壓輸出。
在實際應用中，有時需要在同一管路上既能輸出高壓，又能輸出低壓，此時可選用圖15.3所示回路，用換向閥實現高低壓的切換。
