伺服壓力機D液動換向閥

作者：金拓科技發布時間：2015/4/10 9:35:13

伺服壓力機D液動換向閥

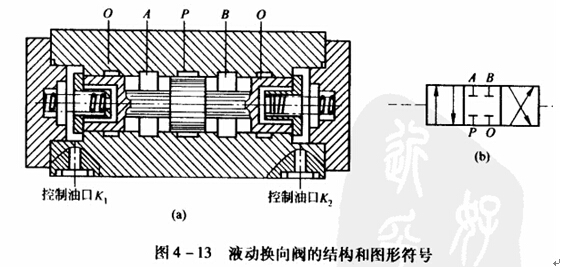

伺服壓力機液動換向閥是依靠控制油路的壓力油來椎動閥心進行換位的換向閥。液動閥也有二位、三位兩種類型。二位液動閥的一側通壓力油，另一側有彈簧；三位液動閥兩側都可通入壓力油，閥心換位。圖4-13(8)、(b)是三位四通液動換向閥的結構及圖形符號。在兩端均沒有壓力油通入時，閥心在兩邊彈簧作用下，處于中閥位置。當控制油口K，通人壓力油而K2回油時，閥心向有運動，這時油口P與A通，B與0通。當控制油口K2通人壓力油而K，回油時，閥心向左運動，這時P與B通，A與0通，實現了油路的換向。

伺服壓力機液動換向閥操縱力可以很大、適合控制高壓大流量的閥門換向。當對液動閥換向平穩住有較高要求時，可在液動閥兩端K，、K2控制油路上加裝阻尼調節器(如圖4-14所示)。阻尼調節器由一個小型的單向閥和一個節流閥并聯組成。$.向閥用來保證滑閥端面進油通暢，而節流閥用于滑閥端面的回油節流，調節節流閥的開度可調整換向速度，以避免換向沖擊。此外，液動閥可以在較緊湊的體積中得到較大的液壓推動力。所以在大流量油踐中均采用液動換向閥。
伺服壓力機C電磁換向閥
伺服壓力機電磁換向閥是利用電磁鐵吸力推動閥心換位的方向閥。它是電氣系統與液壓系統之閥的信號轉換元件，它的電氣信號由液壓設備的按鈕開關、限位開關、行程開關、壓力繼電器等發出，從而可以便液壓系統方便地實現各種操縱及自動順序動作。圖4-11是三位四通電磁換向閥的結構原理固和圖形符號。閥的兩端各有一個電磁鐵和一個對中彈簧，閥心在
常態時處于中位。當右端電磁鐵通電吸合時，銜鐵通過推桿將閥心推至左端，換向閥就在右位工作；反之，左端電磁鐵通電吸合時，換向閥就在左位工作。
電磁閥上采用的電磁鐵有交流和直流兩種基本類型。交流電磁鐵反應速度快、啟動力大，但換向時閥短(0.01-0.07s)、換向沖擊大、噪聲大、換向頻率低(約30次1m1n)，而且當閥心被卡住或由于電壓低等原因吸合不上時，線圈易燒壞。直流電磁鐵需直流電源或整流裝置，但換向時閥長(0.1-0.5葉，換向頻率允許較高(最高可達240次1m1n)，而且有恒咆流特性，當電磁鐵吸合不上時，線翩不會燒壞，故工作可靠性高。還有一種本機整流型電磁鐵.其上附有二極管'甚流線路和沖擊電壓吸收裝置，能把接入的交流電整流后自用，因而兼?zhèn)淞饲笆鰞烧叩膬?yōu)點。
在中低壓電錢換向閥的理號中，交流電磁鐵用字母D表示，而直流電磁鐵用E表示。例如，230-258表示流量為25L/m1n的板式二位三通交流電磁換向閥；ME-EB則表示流量為25νm1ll的板式三位四通直流電磁換向閥。
電磁換向閥由電氣信號操縱，控制方便，布局靈活，易于實現自動控制。但由于電磁鐵吸力有限，動作急促，因此在對于換向時閥要求能調節，或流量大、行程長、移動閥心阻力較大的場合，采用電磁換向閥是不適宜的。
